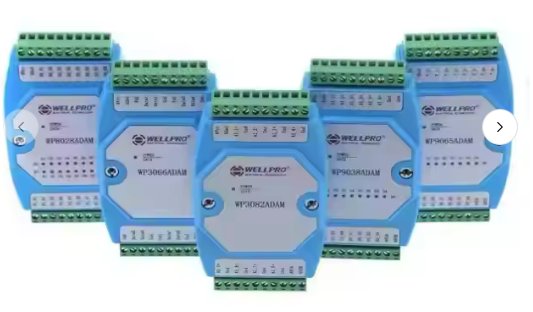

WellPro WP8024ADAM — โมดูลรวมรีเลย์ 4 ช่องกับดิจิทัลอินพุต 8 ช่องในตัวเดียว อ่านสถานะสวิตช์ ปุ่มกด ลิมิตสวิตช์ หรือสัญญาณเตือน และสั่งเปิด–ปิดโหลดผ่านหน้าสัมผัสรีเลย์ เหมาะกับงานควบคุมขนาดเล็ก เช่น สั่งปั๊ม พัดลม หรือไฟเตือน พร้อมรับสถานะกลับ
จุดเด่น
- รีเลย์ 4 ช่อง หน้าสัมผัสปกติเปิด (NO) 2 A / 250 VAC, 2 A / 30 VDC
- ดิจิทัลอินพุต 8 ช่อง แยกด้วยออปโตคัปเปลอร์
- มี LED แสดงสถานะทุกช่อง
สเปก
| รีเลย์เอาต์พุต | 4 ช่อง (SPST ปกติเปิด) |
| พิกัดหน้าสัมผัส | 2 A / 250 VAC, 2 A / 30 VDC |
| ดิจิทัลอินพุต | 8 ช่อง Low level (หน้าสัมผัสแห้ง / สวิตช์ / เซนเซอร์ NPN) |
| ไฟเลี้ยง | DC 9–30 V / 5 W |
| Isolation | DC 1500 V |
| การสื่อสาร | RS-485 · Modbus RTU มาตรฐาน |
| ค่าเริ่มต้นจากโรงงาน | แอดเดรส 1 · 9600 bps · None · 8 · 1 |
| อุณหภูมิใช้งาน | −20 ถึง 70 °C |
| การติดตั้ง | ราง DIN มาตรฐาน หรือยึดสกรู |
| ขนาด | 125 × 73 × 35 มม. |
รีจิสเตอร์ Modbus
| ข้อมูล | Function code | Address (Combined) |
|---|---|---|
| ดิจิทัลอินพุต | 02 | 10001–10008 |
| รีเลย์ | 01 / 05 / 15 | 00001–00004 |
โหลดใหญ่: หน้าสัมผัสรีเลย์รับได้ 2 A สำหรับมอเตอร์ ปั๊ม หรือฮีตเตอร์ ให้ใช้รีเลย์สั่งคอนแทคเตอร์อีกชั้นหนึ่ง
ก่อนติดตั้ง
- ทุกโมดูลออกจากโรงงานที่แอดเดรส 1 — ตั้งแอดเดรสใหม่ ทีละโมดูล บนโต๊ะก่อนต่อเข้าบัส เพราะโปรแกรมตั้งค่าของ WellPro ส่งคำสั่งเปลี่ยนแอดเดรสแบบ broadcast ถ้าต่อหลายโมดูลไว้ด้วยกัน ทุกตัวจะได้แอดเดรสเดียวกัน
- ต่อสาย 485A → A+ และ 485B → B− ใช้สายคู่ตีเกลียวมีชีลด์ ต่อพ่วงแบบเรียงต่อกัน (daisy chain)
- ตาราง Combined address (4xxxx/1xxxx/0xxxx) ใช้กับ HMI/SCADA ทั่วไป ถ้า PLC ใช้แอดเดรสเริ่มที่ 0 ให้ลบ 1 (เช่น 40001 → 0)
คู่มือการต่อสาย ตั้งแอดเดรส ตารางรีจิสเตอร์ และการแก้ปัญหา: ศูนย์ช่วยเหลือทางเทคนิค WellPro
ที่มาของสเปก: คู่มือผู้ใช้ WellPro V1.42A ของแต่ละรุ่น · ปรึกษาการต่อใช้งาน LINE @enmiot
