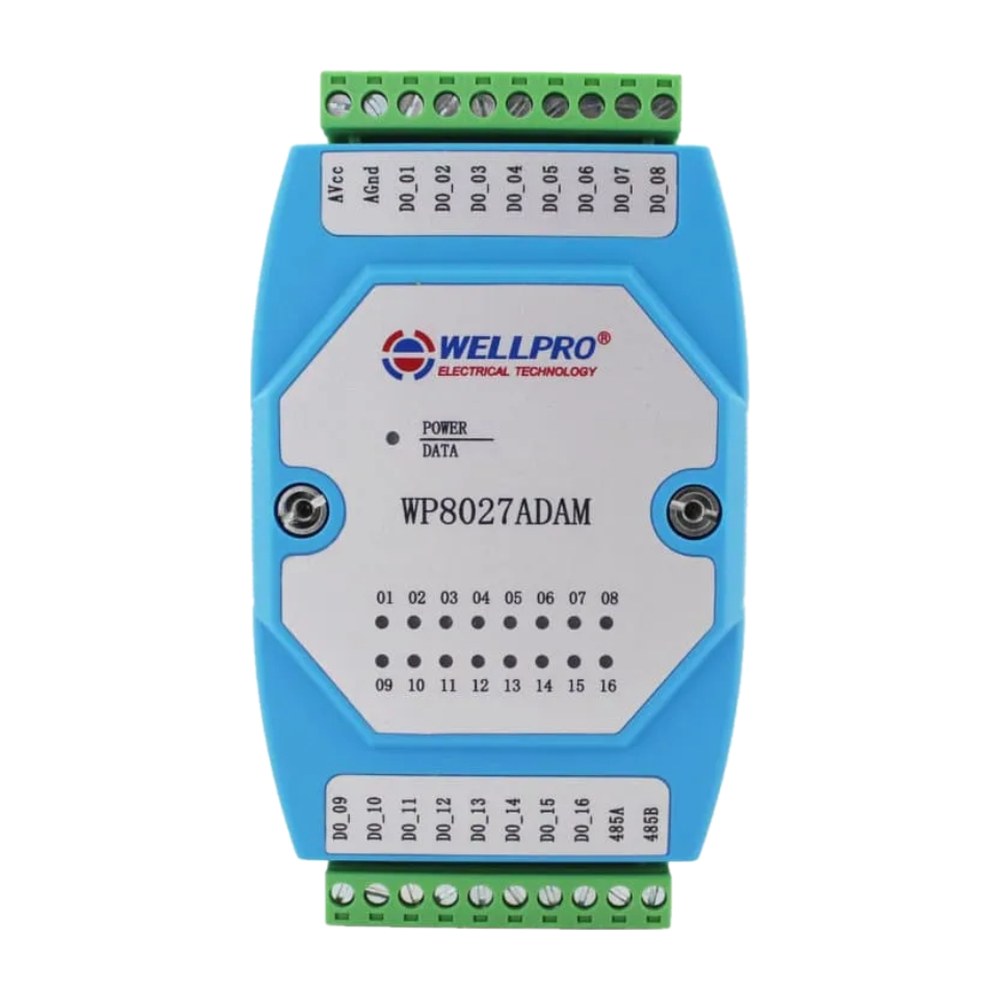

WellPro WP8027ADAM — โมดูลดิจิทัลเอาต์พุต 16 ช่อง แบบทรานซิสเตอร์ NPN (open collector) สั่งรีเลย์ภายนอก ไฟแสดงสถานะ หรืออินพุตของอุปกรณ์อื่นได้พร้อมกันหลายจุดจาก RS-485 เหมาะกับตู้ที่ต้องสั่งงานจำนวนมาก
จุดเด่น
- 16 ช่อง NPN open collector 500 mA ต่อช่อง
- แยกด้วยออปโตคัปเปลอร์
- มี LED แสดงสถานะทุกช่อง
สเปก
| ดิจิทัลเอาต์พุต | 16 ช่อง NPN open collector, 500 mA |
| ไฟเลี้ยง | DC 9–30 V / 2 W |
| Isolation | DC 1500 V |
| การสื่อสาร | RS-485 · Modbus RTU มาตรฐาน |
| ค่าเริ่มต้นจากโรงงาน | แอดเดรส 1 · 9600 bps · None · 8 · 1 |
| อุณหภูมิใช้งาน | −20 ถึง 70 °C |
| การติดตั้ง | ราง DIN มาตรฐาน หรือยึดสกรู |
| ขนาด | 125 × 73 × 35 มม. |
รีจิสเตอร์ Modbus
| ข้อมูล | Function code | Address (Combined) |
|---|---|---|
| ดิจิทัลเอาต์พุต | 01 / 05 / 15 | 00001–00016 |
เอาต์พุต NPN: ใช้สั่งคอยล์รีเลย์ภายนอกหรือไฟแสดงสถานะ ไม่ใช่หน้าสัมผัสแห้ง ถ้าต้องการหน้าสัมผัสรีเลย์ให้เลือก WP8025ADAM หรือ WP8024ADAM
ก่อนติดตั้ง
- ทุกโมดูลออกจากโรงงานที่แอดเดรส 1 — ตั้งแอดเดรสใหม่ ทีละโมดูล บนโต๊ะก่อนต่อเข้าบัส เพราะโปรแกรมตั้งค่าของ WellPro ส่งคำสั่งเปลี่ยนแอดเดรสแบบ broadcast ถ้าต่อหลายโมดูลไว้ด้วยกัน ทุกตัวจะได้แอดเดรสเดียวกัน
- ต่อสาย 485A → A+ และ 485B → B− ใช้สายคู่ตีเกลียวมีชีลด์ ต่อพ่วงแบบเรียงต่อกัน (daisy chain)
- ตาราง Combined address (4xxxx/1xxxx/0xxxx) ใช้กับ HMI/SCADA ทั่วไป ถ้า PLC ใช้แอดเดรสเริ่มที่ 0 ให้ลบ 1 (เช่น 40001 → 0)
คู่มือการต่อสาย ตั้งแอดเดรส ตารางรีจิสเตอร์ และการแก้ปัญหา: ศูนย์ช่วยเหลือทางเทคนิค WellPro
ที่มาของสเปก: คู่มือผู้ใช้ WellPro V1.42A ของแต่ละรุ่น · ปรึกษาการต่อใช้งาน LINE @enmiot
