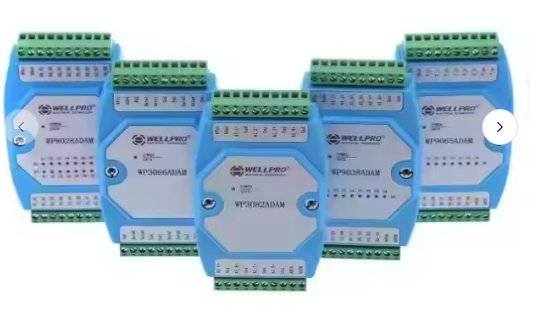

WellPro WP3078ADAM — โมดูลเอาต์พุตกระแส 4–20 mA 3 ช่อง ส่งค่าสั่งงานจาก PLC/HMI/SCADA ผ่าน RS-485 ไปยังอินเวอร์เตอร์ วาล์วปรับได้ หรือแดมเปอร์ได้ 3 จุดพร้อมกัน (หมายเหตุ: รุ่นนี้เป็นเอาต์พุตกระแส 4–20 mA ถ้าต้องการ 0–10 V ให้เลือก WP3079ADAM)
จุดเด่น
- 3 ช่อง 4–20 mA ความแม่นยำ ±0.03 mA
- ขับโหลดได้สูงสุด 1050 Ω (ที่ 24 VDC)
- แยกสัญญาณ (Isolation) 1500 VDC
สเปก
| ช่องเอาต์พุต | 3 ช่อง กระแส |
| ช่วงสัญญาณ | DC 4–20 mA |
| ความแม่นยำ | ±0.03 mA |
| โหลดสูงสุด | 1050 Ω (DC 24 V) |
| ไฟเลี้ยง | DC 9–30 V / 2 W |
| Isolation | DC 1500 V |
| การสื่อสาร | RS-485 · Modbus RTU มาตรฐาน |
| ค่าเริ่มต้นจากโรงงาน | แอดเดรส 1 · 9600 bps · None · 8 · 1 |
| อุณหภูมิใช้งาน | −20 ถึง 70 °C |
| การติดตั้ง | ราง DIN มาตรฐาน หรือยึดสกรู |
| ขนาด | 125 × 73 × 35 มม. |
รีจิสเตอร์ Modbus
| ข้อมูล | Function code | Address (Combined) |
|---|---|---|
| เอาต์พุตแอนะล็อก | 03 / 06 / 16 | 40001–40003 |
ก่อนติดตั้ง
- ทุกโมดูลออกจากโรงงานที่แอดเดรส 1 — ตั้งแอดเดรสใหม่ ทีละโมดูล บนโต๊ะก่อนต่อเข้าบัส เพราะโปรแกรมตั้งค่าของ WellPro ส่งคำสั่งเปลี่ยนแอดเดรสแบบ broadcast ถ้าต่อหลายโมดูลไว้ด้วยกัน ทุกตัวจะได้แอดเดรสเดียวกัน

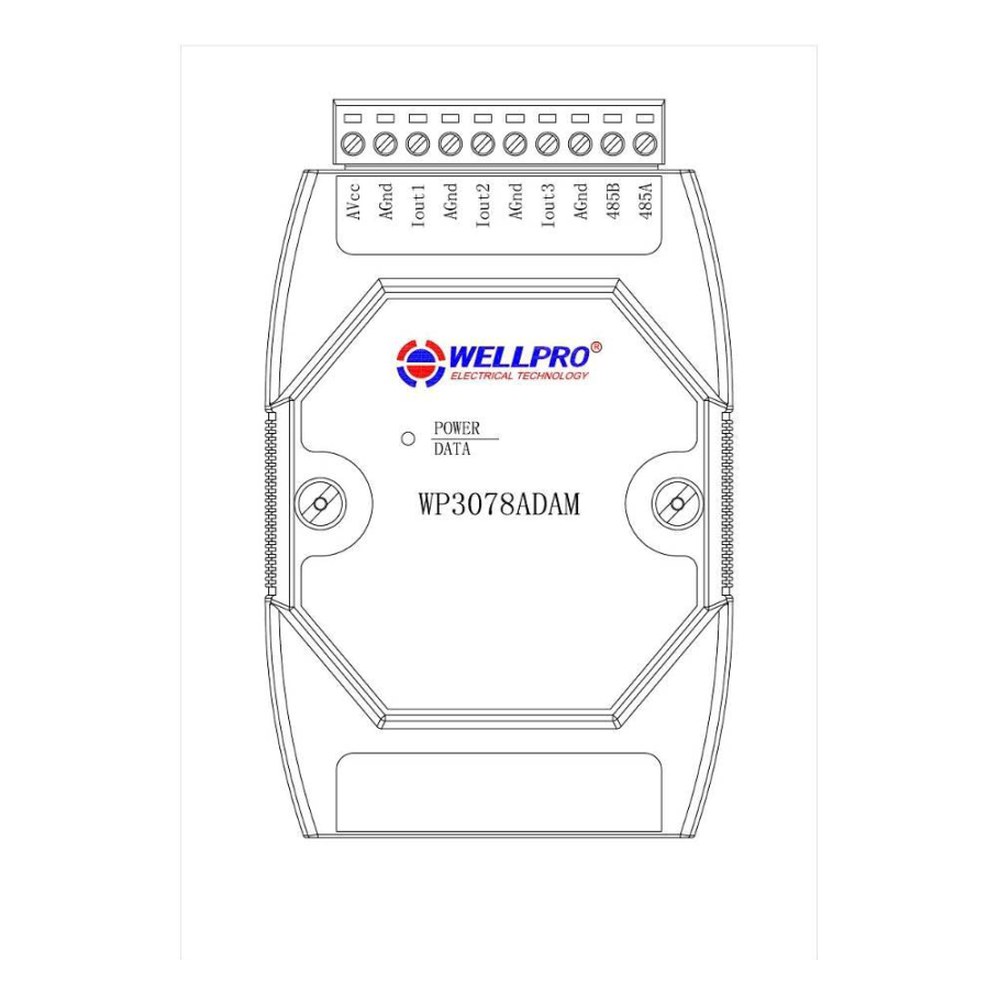

- ต่อสาย 485A → A+ และ 485B → B− ใช้สายคู่ตีเกลียวมีชีลด์ ต่อพ่วงแบบเรียงต่อกัน (daisy chain)
- ตาราง Combined address (4xxxx/1xxxx/0xxxx) ใช้กับ HMI/SCADA ทั่วไป ถ้า PLC ใช้แอดเดรสเริ่มที่ 0 ให้ลบ 1 (เช่น 40001 → 0)
คู่มือการต่อสาย ตั้งแอดเดรส ตารางรีจิสเตอร์ และการแก้ปัญหา: ศูนย์ช่วยเหลือทางเทคนิค WellPro
ที่มาของสเปก: คู่มือผู้ใช้ WellPro V1.42A ของแต่ละรุ่น · ปรึกษาการต่อใช้งาน LINE @enmiot
