WellPro WP9039ADAM — โมดูลผสมในตัวเดียว: อินพุตแรงดัน 0–10 V 6 ช่อง + ดิจิทัลอินพุต 4 ช่อง + ดิจิทัลเอาต์พุต 4 ช่อง ใช้กับเซนเซอร์ที่ให้สัญญาณ 0–10 V พร้อมรับสถานะและสั่งงานจากโมดูลเดียวบนสาย RS-485
จุดเด่น
- VI 6 ช่อง 0–10 V ±0.02 V
- DI 4 ช่อง + DO 4 ช่อง (NPN 500 mA)
- แยกสัญญาณ (Isolation) 1500 VDC
สเปก
| อินพุตแรงดัน | 6 ช่อง DC 0–10 V, ±0.02 V |
| ดิจิทัลอินพุต | 4 ช่อง Low level |
| ดิจิทัลเอาต์พุต | 4 ช่อง NPN open collector, 500 mA |
| ไฟเลี้ยง | DC 9–30 V / 2 W |
| Isolation | DC 1500 V |
| การสื่อสาร | RS-485 · Modbus RTU มาตรฐาน |
| ค่าเริ่มต้นจากโรงงาน | แอดเดรส 1 · 9600 bps · None · 8 · 1 |
| อุณหภูมิใช้งาน | −20 ถึง 70 °C |
| การติดตั้ง | ราง DIN มาตรฐาน หรือยึดสกรู |
| ขนาด | 125 × 73 × 35 มม. |
รีจิสเตอร์ Modbus
| ข้อมูล | Function code | Address (Combined) |
|---|---|---|
| อินพุตแรงดัน | 03 | 40001–40006 |
| ดิจิทัลอินพุต | 02 | 10001–10004 |
| ดิจิทัลเอาต์พุต | 01 / 05 / 15 | 00001–00004 |
แปลงค่าเป็นหน่วยวิศวกรรม
โมดูลส่งค่าดิบ 12 บิต (D = 0–4095) ให้ PLC/HMI คำนวณ:
- สัญญาณ 0–10 V: X = D × (RH − RL) / 4095 + RL
- ถ้าต่อเซนเซอร์ 0–5 V: X = D × (RH − RL) × 2 / 4095 + RL (ใช้ช่วงได้แค่ครึ่งเดียว แนะนำเซนเซอร์ 0–10 V)
ก่อนติดตั้ง
- ทุกโมดูลออกจากโรงงานที่แอดเดรส 1 — ตั้งแอดเดรสใหม่ ทีละโมดูล บนโต๊ะก่อนต่อเข้าบัส เพราะโปรแกรมตั้งค่าของ WellPro ส่งคำสั่งเปลี่ยนแอดเดรสแบบ broadcast ถ้าต่อหลายโมดูลไว้ด้วยกัน ทุกตัวจะได้แอดเดรสเดียวกัน

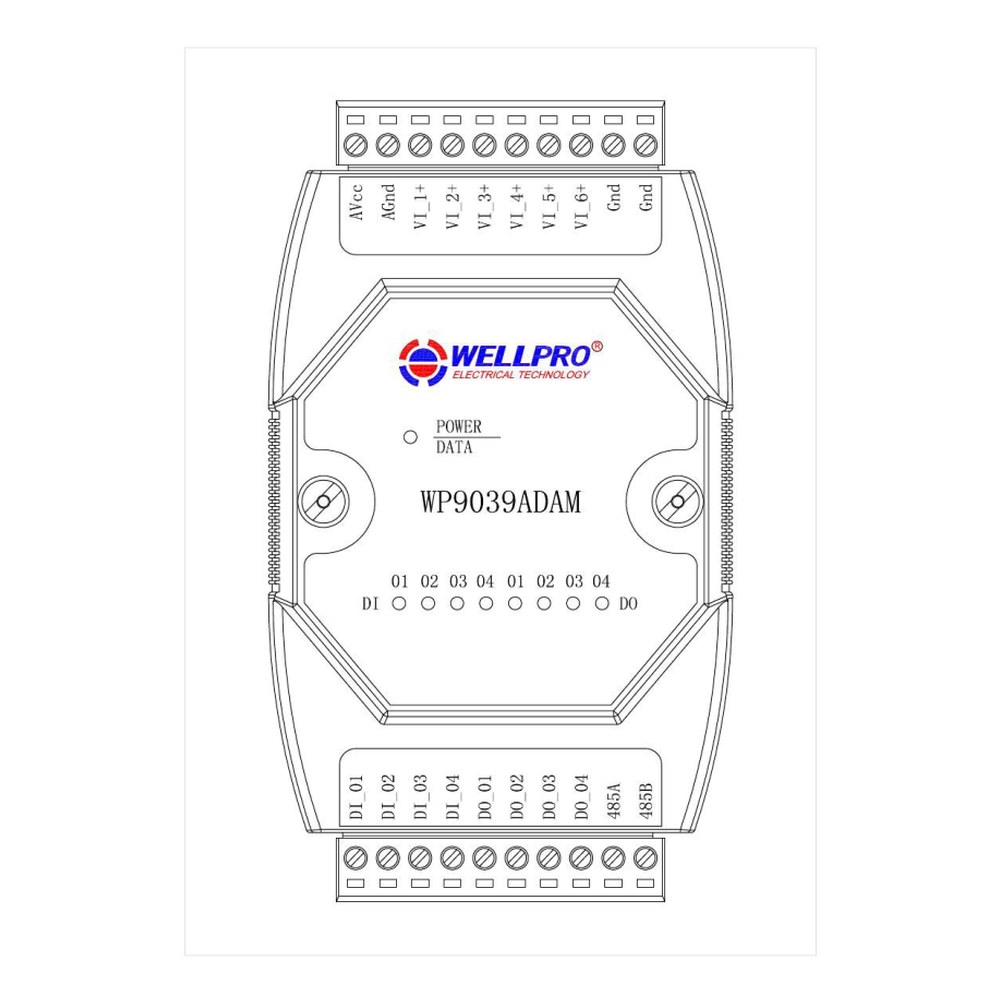

- ต่อสาย 485A → A+ และ 485B → B− ใช้สายคู่ตีเกลียวมีชีลด์ ต่อพ่วงแบบเรียงต่อกัน (daisy chain)
- ตาราง Combined address (4xxxx/1xxxx/0xxxx) ใช้กับ HMI/SCADA ทั่วไป ถ้า PLC ใช้แอดเดรสเริ่มที่ 0 ให้ลบ 1 (เช่น 40001 → 0)
คู่มือการต่อสาย ตั้งแอดเดรส ตารางรีจิสเตอร์ และการแก้ปัญหา: ศูนย์ช่วยเหลือทางเทคนิค WellPro
ที่มาของสเปก: คู่มือผู้ใช้ WellPro V1.42A ของแต่ละรุ่น · ปรึกษาการต่อใช้งาน LINE @enmiot
