วัดความเร็วลมด้วยหลักการ Thermal (hot-film) ความละเอียด 0.01 m/s เลือกเอาต์พุตได้ทั้ง 0-5V, 0-10V, 4-20mA และ RS485

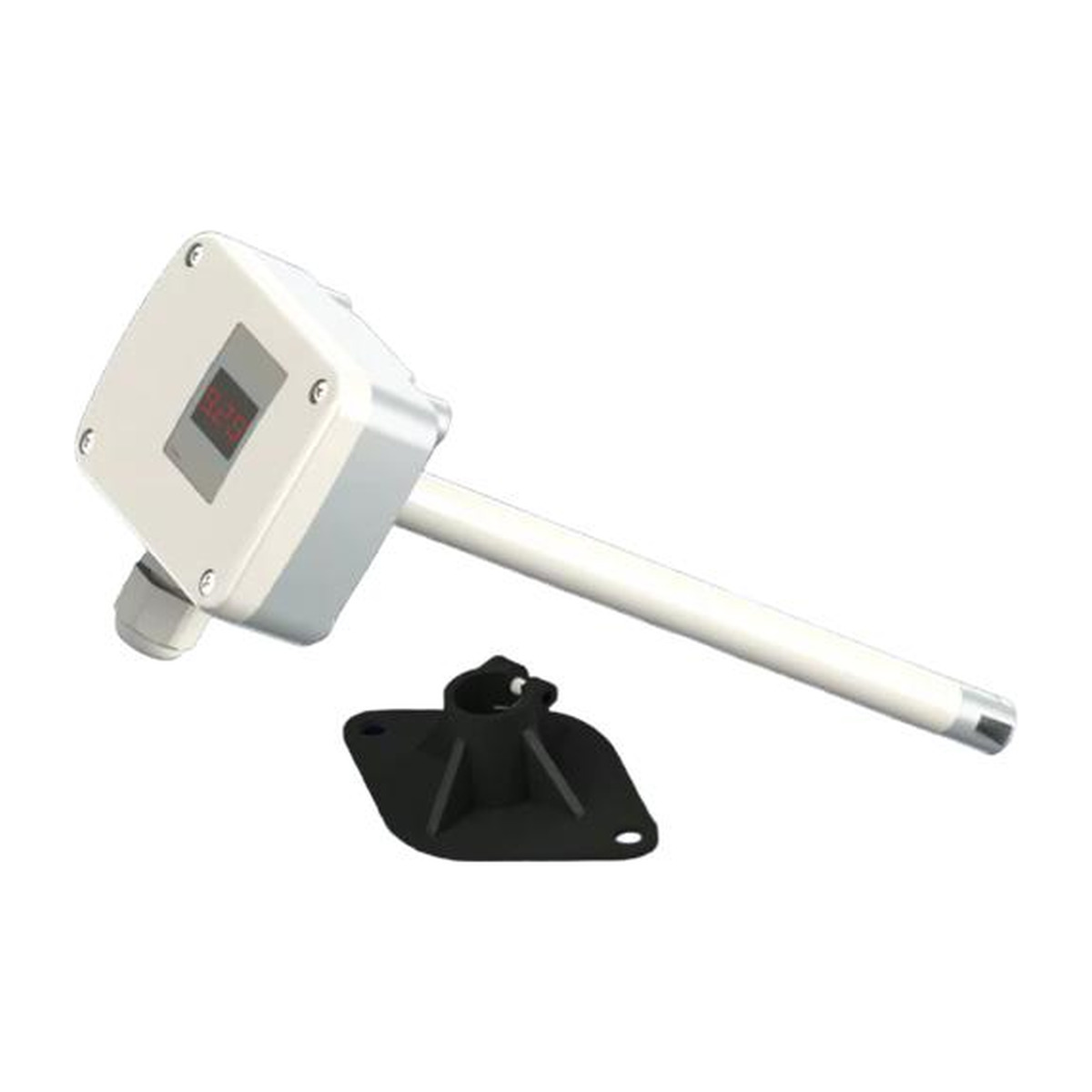

เครื่องวัดความเร็วลมซีรีส์ W410G1 ใช้ตัวถังทนอุณหภูมิสูงและทนการกัดกร่อน ทำงานบนหลักการระบายความร้อน (hot-film) หรือหลักการ Pitot tube ต้องการการไหลของอากาศเพียงเล็กน้อยและยังคงให้ผลการวัดที่เสถียรและเชื่อถือได้ แม้ในสภาพแวดล้อมที่รุนแรง เมื่อเทียบกับเซนเซอร์ความเร็วลมแบบดั้งเดิม รุ่นนี้ให้เสถียรภาพเหนือกว่า วัดการไหลของอากาศที่น้อยมากได้เร็วและแม่นยำกว่า ด้วยช่วงการวัดที่กว้าง ไมโครคอนโทรลเลอร์ภายในทำการปรับเทียบข้อมูลตลอดย่านการวัด ทั้งการชดเชยเชิงเส้นและการชดเชยอุณหภูมิทำแบบดิจิทัล จึงได้ความแม่นยำและความละเอียดสูง ไม่มีการดริฟต์ที่จุดศูนย์ เสถียรในระยะยาว และยังทนต่อความเร็วลมและความดันสูงในชั่วขณะได้
จุดเด่นของสินค้า
- หลักการวัดแบบ Thermal induction (hot-film) ไม่มีการดริฟต์ที่จุดศูนย์
- ชดเชยเชิงเส้นและชดเชยอุณหภูมิแบบดิจิทัล ให้ความแม่นยำและความละเอียดสูง
- ความละเอียด 0.01 m/s ตอบสนองต่อการไหลของอากาศเพียงเล็กน้อย
- เลือกช่วงวัดได้ 6 แบบ ตั้งแต่ 0-1 m/s ถึง 0-30 m/s
- เลือกสัญญาณเอาต์พุตได้ 0-5V, 0-10V, 4-20mA หรือ RS485 (Modbus RTU)
- มีจอ LED แสดงค่าที่ตัวเครื่อง
- ตัวถังทนอุณหภูมิสูงและทนการกัดกร่อน ระดับการป้องกัน IP65
- ทนความเร็วลมและความดันสูงในชั่วขณะได้
การใช้งาน
- งานระบบปรับอากาศและระบายอากาศ (HVAC) การเฝ้าระวังความดันตกคร่อมฟิลเตอร์ และระบบบำบัดก๊าซไอเสีย
- อุตสาหกรรมสิ่งทอ เคมี การบิน โรงไฟฟ้า และเหมืองถ่านหิน
- การวัดลมในท่อลม และระบบปรับปริมาณลมแปรผัน (VAV) ตู้ชีวนิรภัย
- ห้องผ่าตัด คลีนรูม ห้องปฏิบัติการชีวภาพ โรงงานอิเล็กทรอนิกส์และเภสัชกรรม
- การวัดความเร็วลมค่าต่ำมาก (Micro wind speed)
ข้อมูลจำเพาะ (Specifications)
| สเปคทั่วไป | |
|---|---|
| รุ่น | W410G1 |
| แหล่งจ่ายไฟ | 24VDC/AC หรือ 12VDC/AC |
| ช่วงวัด | 0-1 m/s, 0-2 m/s, 0-5 m/s, 0-10 m/s, 0-20 m/s, 0-30 m/s |
| สัญญาณเอาต์พุต | 0-5V, 0-10V, 4-20mA หรือ RS485 (ModBus-RTU) |
| กำลังไฟที่ใช้ | 0.3W |
| ความละเอียด | 0.01 |
| หลักการตรวจวัด | Thermal induction (การนำ/ระบายความร้อน) |
| ความแม่นยำ | 3% |
| จอแสดงผล | จอ LED |
| โครงสร้างและสภาวะแวดล้อม | |
| ขนาดก้านวัด | เส้นผ่านศูนย์กลาง 14 มม. ยาว 220 มม. (สั่งทำความยาวพิเศษได้) |
| วัสดุก้านวัด | ABS |
| การติดตั้ง | หน้าแปลน ABS |
| สภาวะแวดล้อม | อุณหภูมิ -40 ~ +80°C, ความชื้นสูงสุด 95% |
| ระดับการป้องกัน | IP65 |
คำแนะนำการติดตั้ง
- ควรติดตั้งให้ทิศทางลมที่หน้างานตรงกับทิศทางที่ปรับเทียบมาจากโรงงาน เพื่อให้ได้ความแม่นยำสูงสุด
- สภาพแวดล้อมที่เหมาะที่สุดคือท่อลมช่วงตรง หากจำเป็นต้องติดตั้งในท่อที่มีข้องอ ให้เลือกจุดติดตั้งตามหลักต่อไปนี้
- จุดวัดควรอยู่ห่างจากข้องอด้านลมเข้าเป็นระยะ 6 เท่าของเส้นผ่านศูนย์กลางท่อ (A = 6 × D)
- จุดวัดควรอยู่ห่างจากข้องอด้านลมออกเป็นระยะ 3 เท่าของเส้นผ่านศูนย์กลางท่อ (B = 3 × D)
- เนื่องจากท่อแต่ละแบบและผลของการไหลปั่นป่วนต่างกัน ควรปรับตำแหน่งติดตั้งหลายครั้ง แนะนำให้เลือกจุดวัดที่ 1/3 หรือ 2/3 ของเส้นผ่านศูนย์กลางท่อ และสังเกตว่าค่าที่วัดได้ไม่แกว่งมากเกินไป เพื่อเลี่ยงการวัดที่ผนังท่อหรือกึ่งกลางท่อพอดี
ดาวน์โหลดแคตตาล็อกภาษาไทย (PDF) — ENM W410G1
