แหล่งจ่ายไฟสวิตชิ่ง 120W ตัวบางกว้างเพียง 40 มม. อินพุตไฟบ้านช่วงกว้าง 90–264VAC

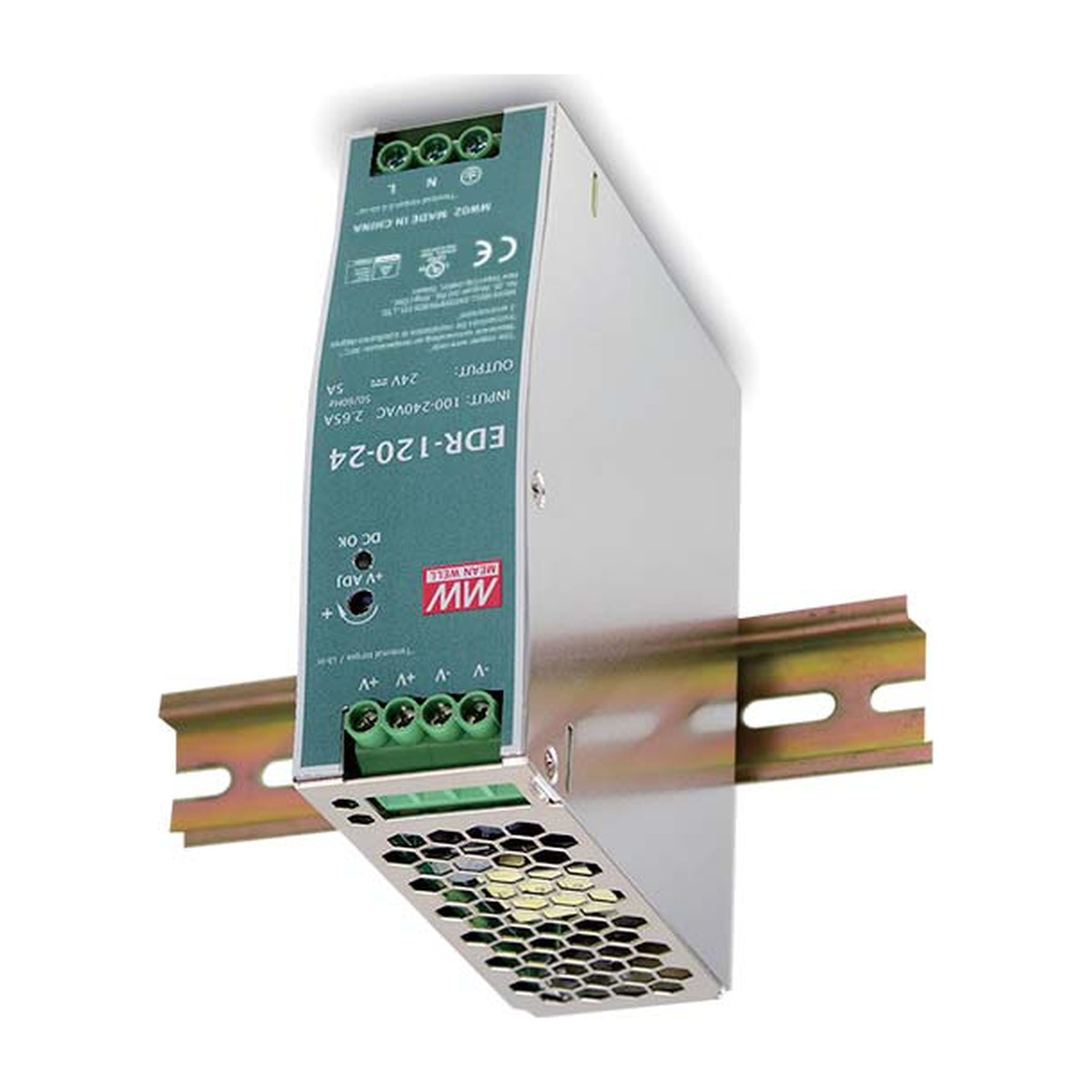

EDR-120 เป็นพาวเวอร์ซัพพลายติดตั้งบนราง DIN ขนาด 120W รุ่นประหยัด ตัวบาง ติดตั้งได้กับราง TS-35/7.5 และ TS-35/15 ตัวเครื่องออกแบบให้กว้างเพียง 40 มม. ช่วยประหยัดพื้นที่ภายในตู้ควบคุม ทั้งซีรีส์รับไฟ AC ช่วงกว้าง 90VAC ถึง 264VAC และเป็นไปตามมาตรฐาน BS EN/EN61000-3-2 ว่าด้วยกระแสฮาร์มอนิก ตัวถังโลหะช่วยระบายความร้อนได้ดี ประสิทธิภาพสูงสุดถึง 88.5% ใช้งานได้ที่อุณหภูมิแวดล้อม -20°C ถึง 60°C โดยไม่ต้องใช้พัดลม มีโหมดจำกัดกระแสคงที่สำหรับป้องกันโหลดเกิน จึงรองรับโหลดแบบเหนี่ยวนำและคาปาซิทีฟได้ดี พร้อมการรับรองสำหรับอุปกรณ์ควบคุมทางอุตสาหกรรม (UL508, TUV BS EN/EN62368-1 และอื่น ๆ)
จุดเด่นของสินค้า
- รับไฟ AC ช่วงกว้าง (Universal AC input / Full range)
- ระบบป้องกัน: ลัดวงจร / โหลดเกิน / แรงดันเกิน / อุณหภูมิเกิน
- ระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ (ไม่มีพัดลม)
- ติดตั้งบนราง DIN TS-35/7.5 หรือ TS-35/15
- ผ่านการรับรอง UL 508 (อุปกรณ์ควบคุมทางอุตสาหกรรม)
- ระดับภูมิคุ้มกันทางอุตสาหกรรม BS EN/EN61000-6-2 (BS EN/EN50082-2)
- ทดสอบ Burn-in ที่โหลดเต็มพิกัด 100% ทุกตัว
- ตัวเครื่องกว้างเพียง 40 มม.
- รับประกัน 2 ปี
การใช้งาน
- ระบบควบคุมในงานอุตสาหกรรม
- เครื่องจักรผลิตเซมิคอนดักเตอร์
- ระบบอัตโนมัติในโรงงาน (Factory Automation)
- อุปกรณ์ไฟฟ้า-เครื่องกล
ตารางเปรียบเทียบรุ่นในซีรีส์
| พารามิเตอร์ | EDR-120-12 | EDR-120-24 | EDR-120-48 |
|---|---|---|---|
| แรงดันเอาต์พุต DC | 12V | 24V | 48V |
| กระแสพิกัด | 10A | 5A | 2.5A |
| ช่วงกระแส | 0 ~ 10A | 0 ~ 5A | 0 ~ 2.5A |
| กำลังไฟพิกัด | 120W | 120W | 120W |
| Ripple & Noise (สูงสุด) | 100mVp-p | 120mVp-p | 150mVp-p |
| ช่วงปรับแรงดัน | 12 ~ 14V | 24 ~ 28V | 48 ~ 55V |
| ความคลาดเคลื่อนแรงดัน | ±2.0% | ±1.0% | ±1.0% |
| ประสิทธิภาพ (ทั่วไป) | 85% | 87.5% | 88.5% |
| ป้องกันแรงดันเกิน | 14 ~ 17V | 29 ~ 33V | 56 ~ 65V |
ข้อมูลจำเพาะ (Specifications)
| เอาต์พุต | |
|---|---|
| Line Regulation | ±0.5% |
| Load Regulation | ±1.0% |
| Setup / Rise Time | 1200ms, 60ms ที่ 230VAC ; 2500ms, 60ms ที่ 115VAC (โหลดเต็มพิกัด) |
| Hold Up Time (ทั่วไป) | 16ms ที่ 230VAC ; 10ms ที่ 115VAC (โหลดเต็มพิกัด) |
| อินพุต | |
| ช่วงแรงดัน | 90 ~ 264VAC / 127 ~ 370VDC (รองรับอินพุต DC โดยต่อ AC/L(+), AC/N(-)) |
| ช่วงความถี่ | 47 ~ 63Hz |
| กระแส AC (ทั่วไป) | 2.25A ที่ 115VAC ; 1.3A ที่ 230VAC |
| กระแสกระชาก (ทั่วไป) | 20A ที่ 115VAC ; 35A ที่ 230VAC |
| กระแสรั่วไหล | < 1mA ที่ 240VAC |
| ระบบป้องกัน | |
| โหลดเกิน | 105 ~ 130% ของกำลังไฟพิกัด ชนิดจำกัดกระแสคงที่ กลับสู่ปกติอัตโนมัติเมื่อแก้ไขแล้ว |
| แรงดันเกิน | ตัดแรงดันเอาต์พุต ต้องปิด-เปิดไฟใหม่เพื่อกลับสู่การทำงาน |
| อุณหภูมิเกิน | ตัดแรงดันเอาต์พุต ต้องปิด-เปิดไฟใหม่เพื่อกลับสู่การทำงาน |
| สภาวะแวดล้อม | |
| อุณหภูมิใช้งาน | -20 ~ +60°C (ดูกราฟ Derating) |
| ความชื้นใช้งาน | 20 ~ 95% RH ไม่ควบแน่น |
| อุณหภูมิ / ความชื้นจัดเก็บ | -40 ~ +85°C, 10 ~ 95% RH |
| สัมประสิทธิ์อุณหภูมิ | ±0.03%/°C (0 ~ 50°C) |
| การสั่นสะเทือน | 10 ~ 500Hz, 2G 10 นาที/รอบ, 60 นาที ในแต่ละแกน X, Y, Z ; การติดตั้งเป็นไปตาม IEC60068-2-6 |
| มาตรฐานความปลอดภัยและ EMC | |
| มาตรฐานความปลอดภัย | UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS15598-1, BIS IS13252 (Part1): 2010 / IEC 60950-1:2005 (เป็นไปตาม BS EN/EN60204-1) |
| แรงดันทนทาน | I/P-O/P: 3KVAC ; I/P-FG: 2KVAC ; O/P-FG: 0.5KVAC |
| ความต้านทานฉนวน | > 100M Ohms / 500VDC / 25°C / 70% RH |
| EMC Emission | BS EN/EN55032 (CISPR32) Class A, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS15936 Class A |
| EMC Immunity | BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 ระดับอุตสาหกรรมหนัก criteria A, EAC TP TC 020 |
| ข้อมูลทั่วไป | |
| MTBF | 2,718.3K ชม. (Telcordia SR-332) ; 474.7K ชม. (MIL-HDBK-217F, 25°C) |
| ขนาด (กว้าง×สูง×ลึก) | 40 × 125.2 × 113.5 มม. |
| น้ำหนัก | 0.6 กก. (20 ชิ้น / 13 กก. / 1.02 CUFT) |
| การรับประกัน | 2 ปี |
รหัสรุ่น (Model Encoding)
รหัสรุ่น: EDR – 120 – 12 → EDR (ชื่อซีรีส์) – 120 (กำลังไฟเอาต์พุต) – 12 (แรงดันเอาต์พุต) ; รุ่นที่มีให้เลือก 12V / 24V / 48V
หมายเหตุและข้อควรระวัง
- ค่าทุกพารามิเตอร์ที่ไม่ได้ระบุเป็นอย่างอื่น วัดที่อินพุต 230VAC โหลดพิกัด และอุณหภูมิแวดล้อม 25°C
- Ripple & Noise วัดที่แบนด์วิดท์ 20MHz โดยใช้สายบิดเกลียวยาว 12 นิ้ว ต่อคาปาซิเตอร์ 0.1μF และ 47μF ขนานกัน
- ความคลาดเคลื่อนรวมค่า Setup tolerance, Line regulation และ Load regulation
- ระยะห่างในการติดตั้งที่แนะนำเมื่อจ่ายโหลดเต็มพิกัดต่อเนื่อง: ด้านบน 40 มม., ด้านล่าง 20 มม., ด้านซ้าย-ขวา 5 มม. หากอุปกรณ์ข้างเคียงเป็นแหล่งความร้อน แนะนำเว้น 15 มม.
